以下是針對每小時處理200噸甜菜液的蒸發結晶系統的完整技術方案，涵蓋工藝選型、設備配置、成本估算及廠商推薦，適用于制糖、食品加工或生物發酵行業的高濃度有機廢水處理：

一、甜菜液蒸發結晶系統設計基礎參數

1.處理量：200t/h（進料）→濃縮液約20-30t/h（濃縮比6:1~10:1）

2.進料特性：甜菜液（含糖類、蛋白質、無機鹽，TDS通常10-20%）

3.目標產出：冷凝水（回用）+結晶鹽（如NaCl、KCl）或糖膏副產品

4.蒸發形式：多效降膜蒸發（節能型）或MVR（機械蒸汽再壓縮）

5.最終結晶方式：強制循環結晶器（FC）或OSLO結晶器（高純度要求）

二、甜菜液蒸發結晶系統推薦工藝路線

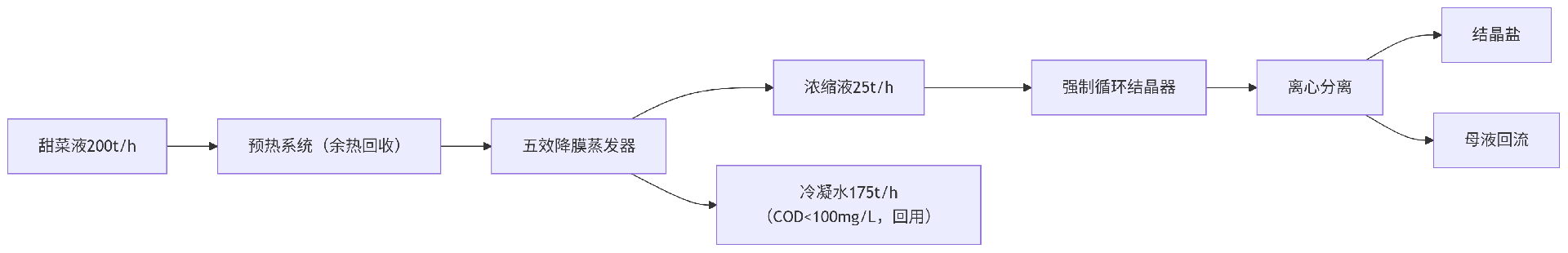

方案1：五效降膜蒸發+強制循環結晶（高性價比）

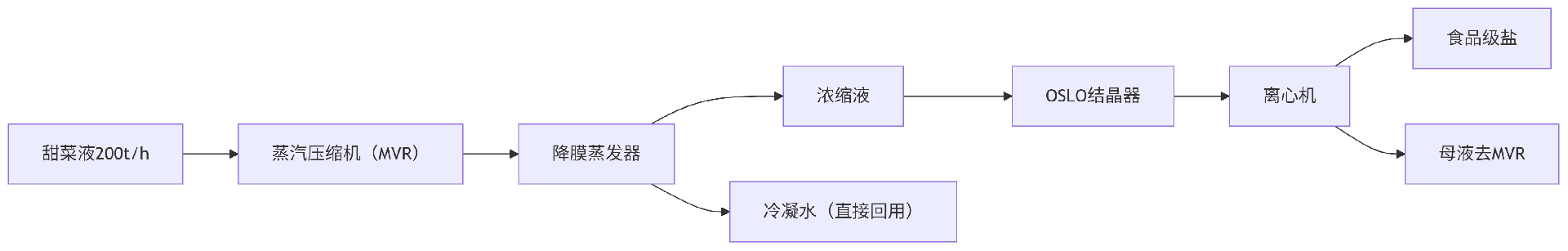

方案2：MVR蒸發+OSLO結晶（低能耗高純度）

三、關鍵設備選型與參數

1.蒸發器核心配置

類型：降膜蒸發器（防結焦設計）

效數：五效（蒸汽耗量0.25t蒸汽/t水）或MVR（電耗35-45kWh/t水）

材質：

一效：316L不銹鋼（耐有機酸腐蝕）

后效：2205雙相不銹鋼（防Cl?點蝕）

傳熱面積：單效約2000-2500m2（總換熱面積10000-12500m2）

2.結晶系統

結晶器類型：

強制循環（FC）：適用于大顆粒結晶（如NaCl），操作簡單。

OSLO結晶器：生產均勻晶體（純度＞99%），適合食品級產品。

配套設備：

離心機（臥式螺旋，處理量30t/h）

母液回流泵（耐腐蝕鈦材質）

3.輔助系統

預熱系統：板式換熱器（利用冷凝水余熱，提升進料溫度至80℃）

真空系統：水環真空泵組（維持末效-0.08MPa）

CIP清洗：全自動酸堿清洗裝置（針對糖類焦化殘留）

四、能耗與運行成本對比

五、投資與回報估算

六、注意事項

1.防堵塞設計：蒸發器管內流速≥1.5m/s（防糖類沉積）。設置在線視鏡監測結焦情況。

2.衛生標準：接觸物料部分需符合FDA/EC1935食品級認證。

3.環保合規：冷凝水需檢測COD/BOD，必要時增加活性炭吸附。

七、定制化服務建議

1.中試實驗：建議先進行200L/h小試，驗證結晶鹽純度和蒸發效率。

2.EPC總包：選擇提供“設計-制造-安裝”一體化服務的廠商，降低風險。

如需進一步優化方案，請?zhí)峁┨鸩艘旱木唧w成分（如糖度、鹽分種類、粘度等）！
